本實用新型公開了一種音頻切換電路，包括音頻信號輸入模塊、音頻信號輸出模塊、音頻信號控制模塊、指示燈模塊、電源模塊；所述音頻信號輸出模塊的輸入端與所述音頻信號輸入模塊的輸出端連接，所述音頻信號輸出模塊的輸出端連接外部設備，所述音頻信號輸入模塊的輸入端與所述電源模塊、所述音頻信號控制模塊的輸出端連接，所述指示燈模塊的輸入端與所述電源模塊的正極連接。本實用新型結構簡單，降低硬件成本和電能消耗，使用者可輕易切換輸入信號。

前面板設置：

切換開關

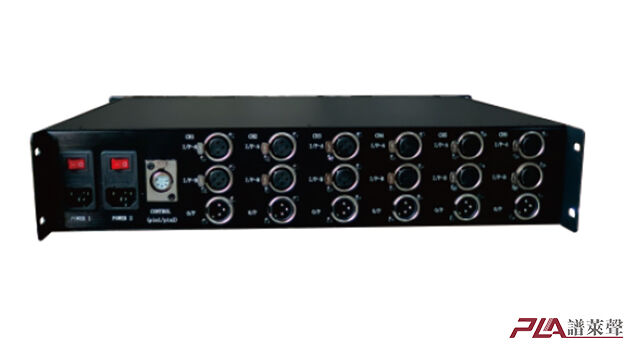

后面板設置：

I/P-A信號輸入

I/P-B信號輸入

O/P 信號輸出

POWER1/2雙電源輸入

CONTROL 外部遙控接口

產品特性：

*6通道的兩路信號輸入端

*廣播級音頻質量

*工作電平可達+24dBu

*特別為廣電系統設計

*標準2U-19寸機架機體

*前及后面板可同樣安裝在機架上

*高集成度、堅固耐用的全金屬機體

*軍事指標配件制造

描述：

整系列的主備系統切換系統，是設計于為能靈活切換主備輸入信號的音頻系統安排工作。采用全標準卡農接線座設計，用戶可輕易地通過前面板開關來切換輸入信號。專業廣播質量的主備系統切換器，可提供要求高的音頻指標，選用一級質量的繼電器，能提供處理高達+24dBu的音頻電平訊號。

作為安全演出的護航員，回顧這些年的演出，ES-06的腳步已在《國樂大典》、《祝福新時代》、世界客商大會客家非物質文化遺產展演、江蘇省運動會、上海草莓音樂節等大型活動現場游歷了。

廣電系統案例

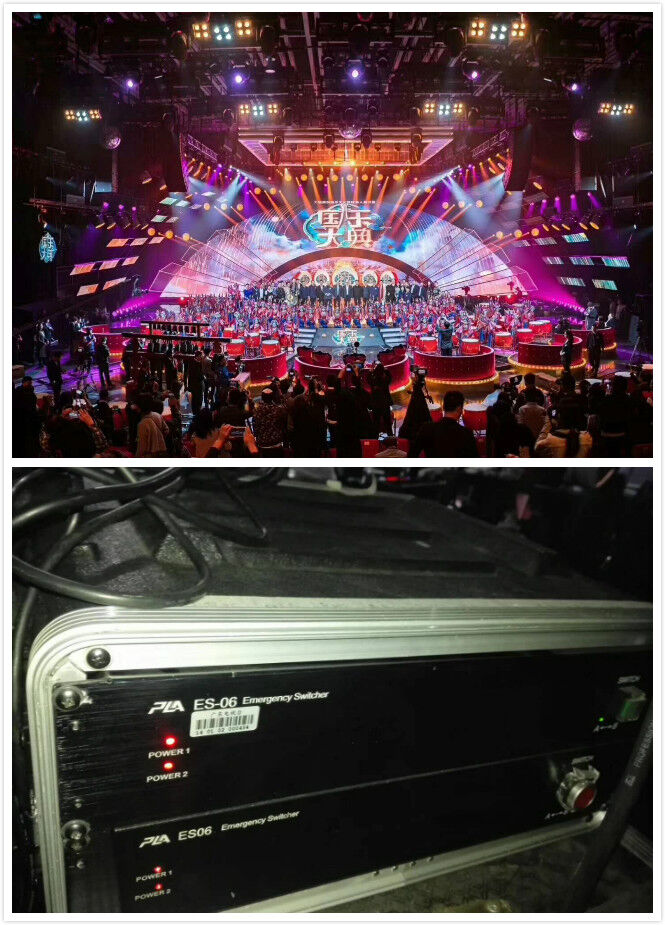

圖為：廣東衛視、山西衛視聯合制作的大型原創中國經典音樂競演節目《國樂大典》

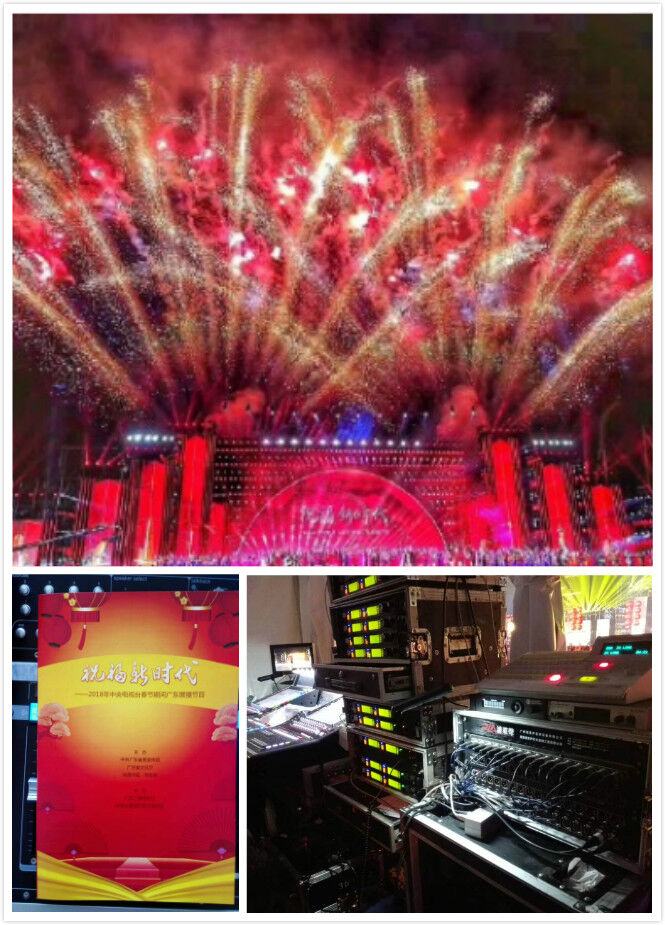

圖為：廣東省委宣傳部主辦、廣東廣播電視臺承辦的《祝福新時代》節目

慶典節目案例

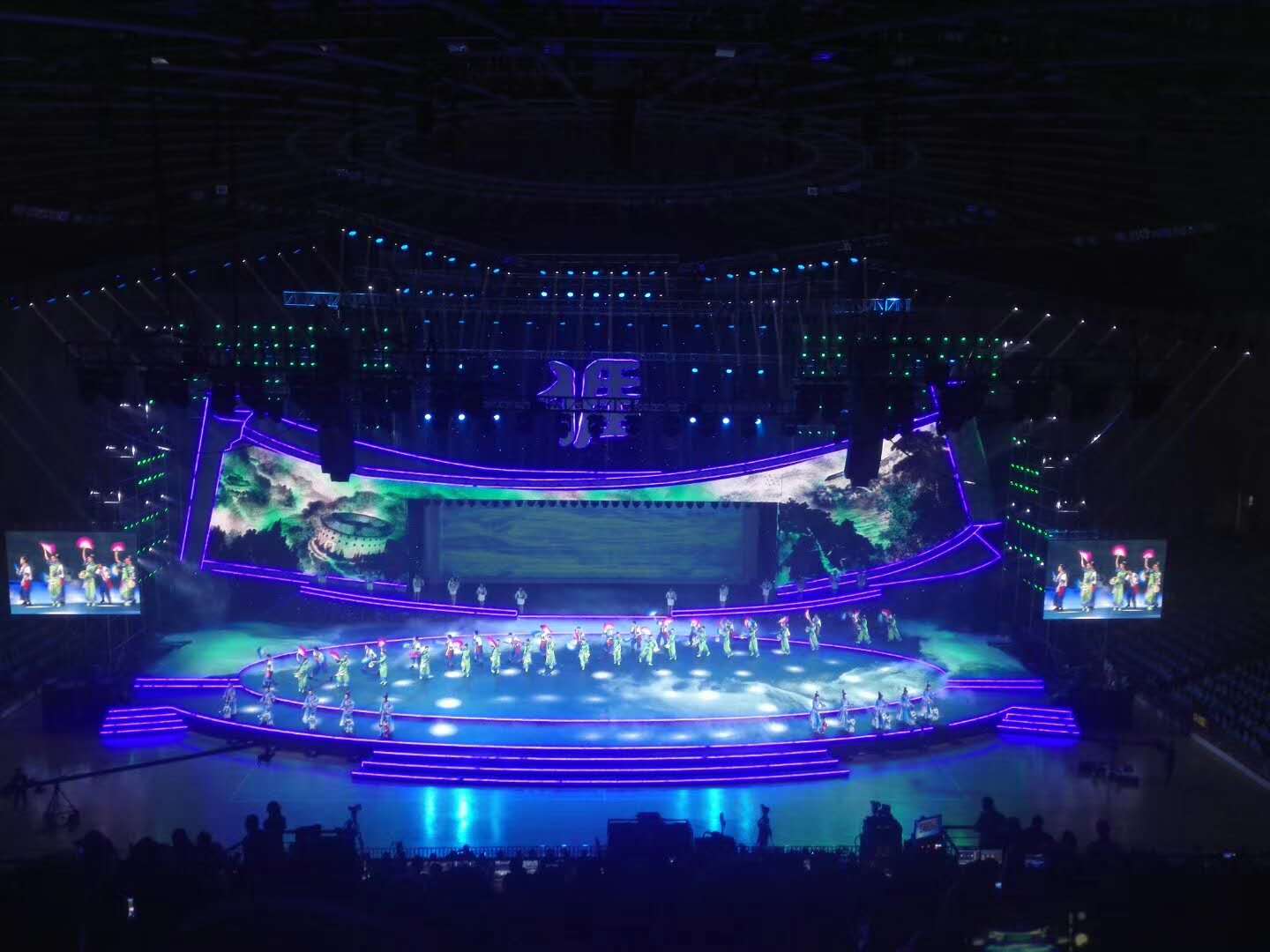

圖為：第五屆世界客商大會客家非物質文化遺產展演現場

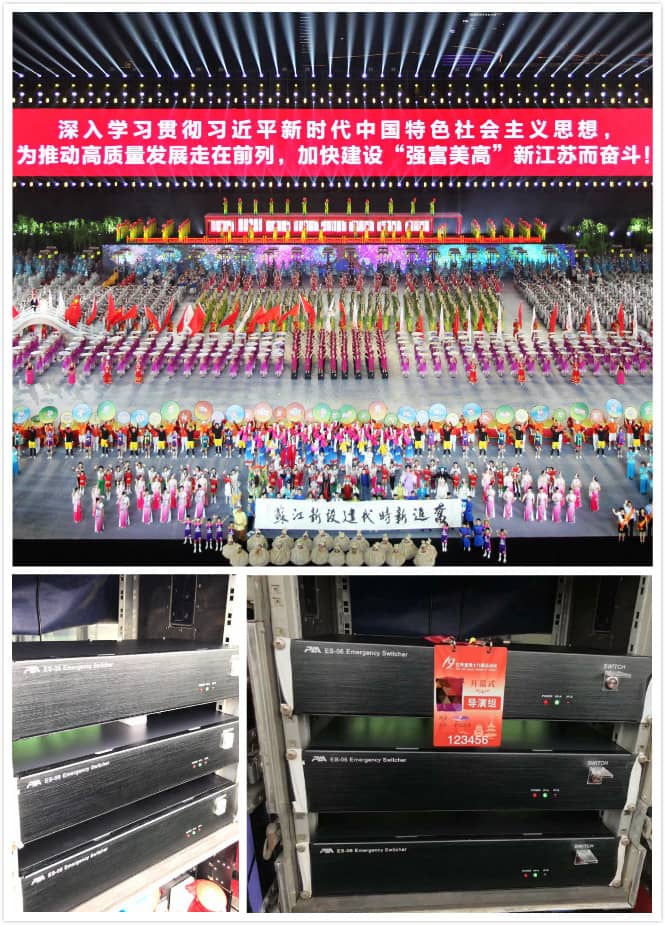

圖為：江蘇省第十九屆省運會開幕式

演唱會案例

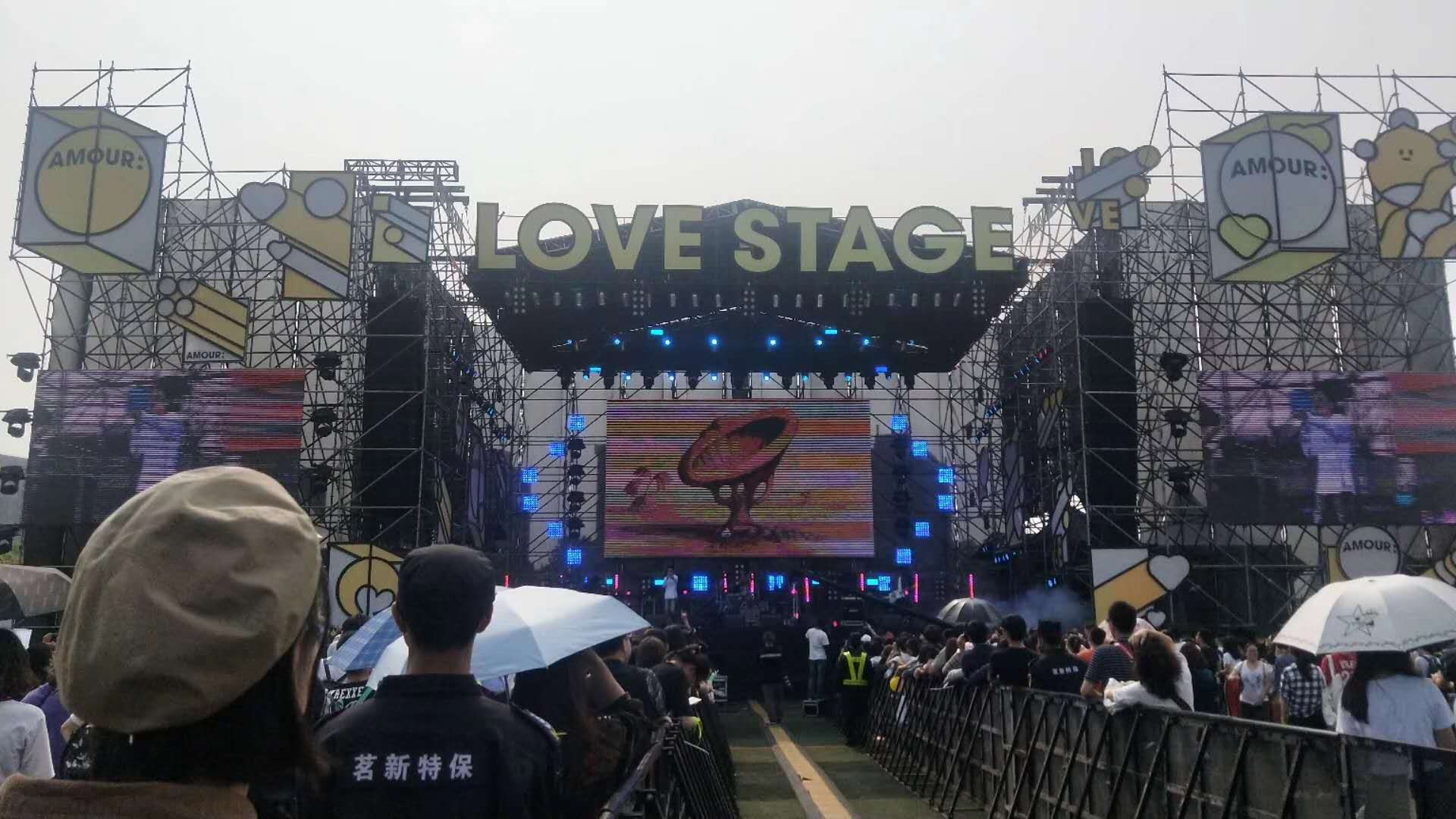

圖為：上海草莓音樂節

靈活的信號切換，獨特的性能與尺寸比，專業廣播質量的主備系統切換器，可為演唱會、音樂節、大型慶典活動、綜藝活動音頻信號提供持續穩定的輸入輸出。  ES-06安全演出護航者，您值得信賴。
